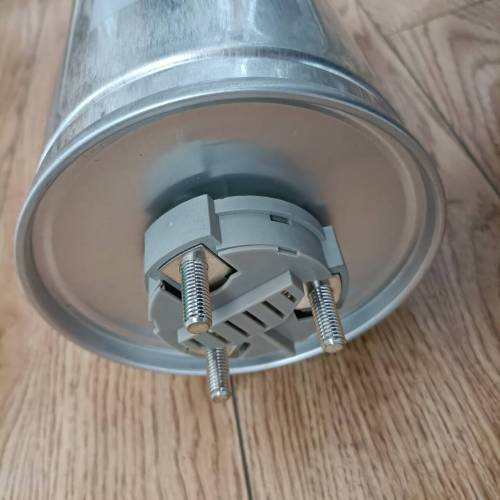

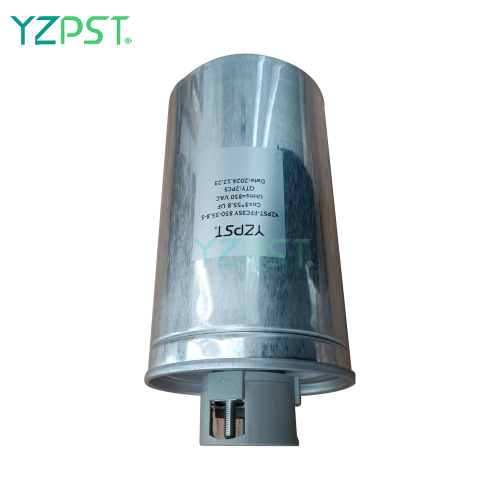

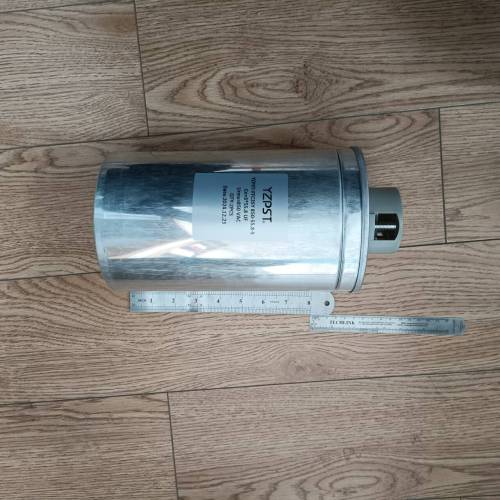

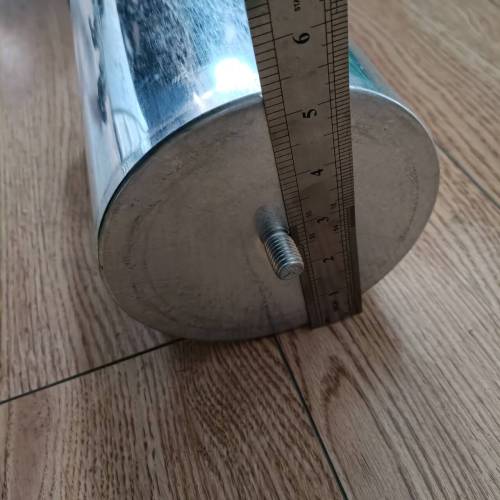

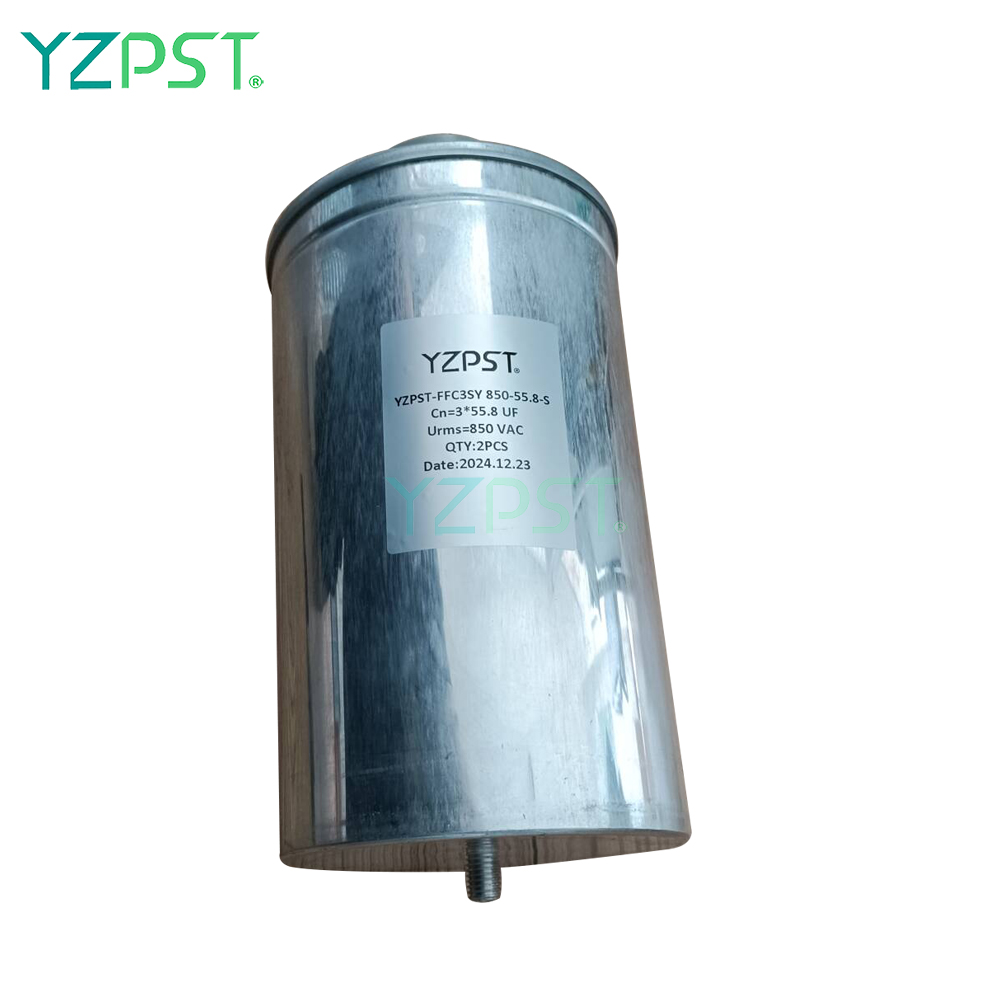

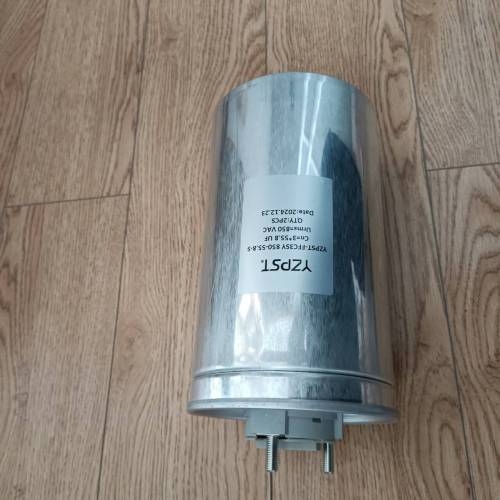

High lrms rating Heavy-Duty AC filter capacitor YZPST-FFC3SY 850-55.8-S

 No.

Test Item

Requirements

Test standard and condition

1

Vibration

No visible damage

f=10～55Hz ；a=±0.35mm

f=10～55Hz ；a=±0.35mm

Test duration  per axis =  10 frequency cycles  (3 axes offset from each other by 90°) , 1 octave/min

2

Environmental

No visible damage

Δ C/C≤±1% ，tgδ≤ 1.2×tanδ0+1×10‐4 (100Hz)

θA =‐40℃, θ B =+85℃ 5cycles

Duration: 2 hours, switchine period≤3min

3

Thermal stability

C ：（ 100 Hz ） Δ C /C0≤±0.5%

tanδ（ 100 Hz ） tanδ≤ 1.2× tanδ0+1×10‐4

Δ C/C < ±0.5% ，

tanδ≤ 1.2×tgδ0+1×10‐4

at 100Hz

Test temperature ：normal temperature

Applied current ：1Irms

Frequency ：10KHz

Duration: ≥8h

During the last 1 hour, the case temperature shall be measured at least 4 times; throughout this period of 1  hour,  the  temperature  rise  shall  not  increase  by more than 1 K.

4

Damp heat,

Steady state

）

No visible damage Δ C/C≤±5%

tanδ≤ 1.2×tanδ0+1×10‐4 RC≥ RC0 * 50%

at 100Hz

Temperature: 40℃±2℃ Humidity:80%～85%RH

Duration: 66 days

5

 Endurance

Δ C/C≦±3%

tanδ≤ 1.2×tanδ0+1×10‐4

Apply 1.35Un, 70℃, running 250hours; discharge by 1.4Ip,  1000  times;  Apply   1.35Un,  70℃,   running 250hours
